немецкая фляга м31 и другие

Сообщение автор комбат81 в Сб 01 Сен 2018, 06:36

недавно попалась такая фляга в руки:

[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
уставший обвес,сломан шпенёк на крышке и чехол молью побит....
обвес прикупил новодельный,сейчас жду шпенёк и прокладку.
как доделаю покажу что получилось.
чехол менять не буду - пусть останется родной.


Последний раз редактировалось: комбат81 (Вс 06 Янв 2019, 23:43), всего редактировалось 1 раз(а)
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Чт 04 Окт 2018, 11:20

собрал,новодел - шпенёк,обвес и один стаканчик:
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]

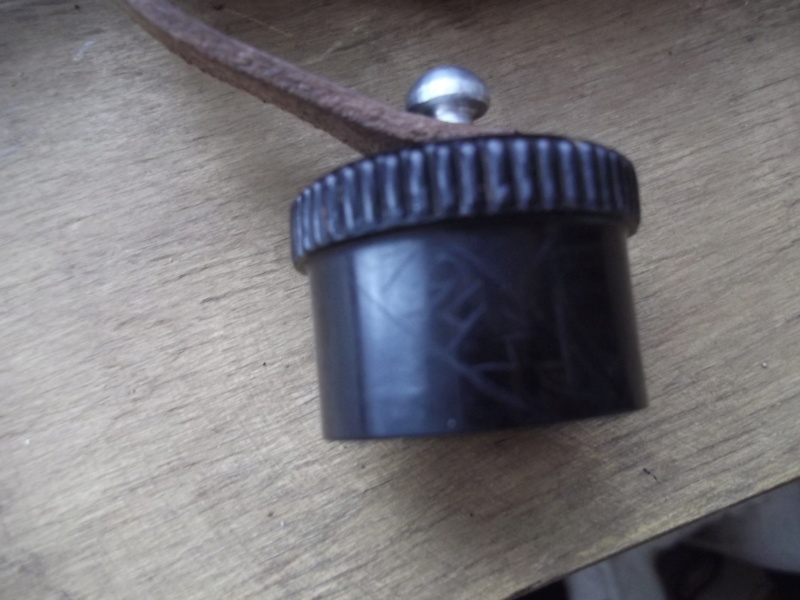

крышка поближе - с инициалами старого хозяина и "наскальной живописью" норд фронт 1943 - 1944 Wink
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
стаканчики:
оригинал 41 год
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
рядом с новодельным
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
ну и ещё один чехольчик,правда более ранний и на нём придётся перешить кожу - родная стала колом
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Чт 03 Янв 2019, 09:33

ещё одна.
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
сборная,того периода
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
кружки не хватает....
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Чт 03 Янв 2019, 10:44

Feldflasche M 31 mit Trinkbecher - алюминиевая фляга с кружкой, обр. 1931 года. Ёмкость фляги составляла 0,75 л.
На резьбовую крышку и горлышко фляг, предназначенных для военных нужд, наносилась стандартная маркировка, состоящая из сокращённого наименования производителя и даты выпуска. Аналогичная маркировка наносилась также на внутреннюю часть ремней подвеса и фетрового чехла.
Фетровый чехол серо-полевого цвета (feldgrau), закрывался при помощи четырёх кнопок - алюминиевых, с гладкой поверхностью, или латунных, с характерным рисунком в виде четырёхлистника. С 1943 года кнопки также изготавливались из стали, и в большинстве случаев не имели рисунка. Чехол состоял из двух сшитых вместе частей, усиленных по внутреннему краю хлопчатобумажной тесьмой, в его нижней части находился алюминиевый шпенёк, фиксирующий положение ремней подвеса. Подвес изготавливался из высококачественной дублёной кожи, окрашивавшейся в чёрный цвет, все части подвеса сшивались между собой нитками. Ремешок, удерживающий кружку, закрывался при помощи пряжки, окрашенной чёрным лаком. Наружные края всех ремней подвеса дополнительно окрашивались анилиновым красителем.
В ранний период фляги комплектовались алюминиевыми карабинами двух типов, позже (приблизительно с 1940 года) - стальными, окрашенными в серый или серо-полевой (feldgrau) цвет
Фляга комплектовалась алюминиевой кружкой ёмкостью 0,27 л., окрашивавшейся в чёрный цвет,С 23 апреля 1941 года алюминиевые кружки и котелки должны были окрашиваться в оливково-зелёный цвет.С 1940 года началось производство стаканчиков из бакелита.
С 1941 года на бОльшую часть фляг (за небольшим исключением), устанавливались крышки из бакелита.
Начиная с 1942 года, для изготовления фляг и кружек также использовалась и сталь, стальные фляги обозначались как "Feldflasche М 42", алюминиевые - как "Feldflasche М 31",Часть производителей выпускала алюминиевые фляги, стаканчики и кружки вплоть до 1945 года.
Feldflasche M 42 mit Trinkbecher - стальная фляга с кружкой. Ёмкость фляги составляла 0,75 л (существовала также и литровая версия стальной фляги).
Корпус фляги состоял из трёх отдельных частей, соединённых сваркой. Для защиты от коррозии корпус покрывался эмалью, чаще всего - красного или зелёного цвета.На оригинальные стальные фляги устанавливались только стальные крышки (обычно в окрасе самой фляги), или бакелитовые, чёрного цвета.
Приблизительно с 1942 года в конструкцию чехла начали вносить упрощения - для пошива использовалась кожа более низкого качества, также упростилась конструкция подвеса и ременной пряжки.Для большей экономии, количество кнопок на чехлах поздних выпусков было сокращено до трёх.
Feldflasche für Hochgebirgstruppen, алюминиевая фляга для горнострелковых частей, ёмкостью 1 л. Верхняя и тыльная части чехла были усилены дополнительным слоем фетра. В комплект фляги входил алюминиевый стаканчик, ёмкостью 0,15 л., окрашенный в чёрный цвет (более поздние варианты "горно-егерских" фляг комплектовались стаканчиками из бакелита). Стальные или алюминиевые кружки с флягами этого типа не использовались.
Labeflasche M 31, "освежающая" фляга ёмкостью 1 л. Отличалась от других фляг более сложной конструкцией подвеса, с плечевым ремнем и быстросъёмным зацепом. Как и у "горно-егерской" фляги, верхняя и тыльная части чехла были усилены дополнительным слоем фетра. В комплект фляги входил алюминиевый стаканчик, ёмкостью 0,15 л., окрашенный в чёрный цвет. Стаканчики из бакелита, а также стальные или алюминиевые кружки, с флягами этого типа не использовались.
Фляга выпускалась в двух вариантах:

С карабином для крепления к поясному ремню. Фляги этого типа (с отсоединённым плечевым ремнём), обычно использовались горнострелковыми частями.
С быстросъемным крюком - зацепом.
"Oсвежающая" фляга входила и в комплект снаряжения санитаров-носильщиков (Krankenträger).
Алюминиевые стаканчики выпускались как с завальцовкой по краю, так и без неё. Стаканчики выпуска 1945 года не окрашивались.
Шпонированная фляга - алюминиевая фляга ёмкостью 0,75 л., в оболочке из прессованного древесного шпона, пропитанного бакелитовой смолой. Вероятнее всего, появление подобных фляг было попыткой упростить производство, отказавшись от непрочного и сравнительно сложного в изготовлении стандартного чехла из фетра. Данные фляги были запатентованы, и изготавливались только одним производителем - Heinrich Ritter, Esslingen am Neckar (HRE), с 1941 по 1945 год. По неясным причинам, в течение 1944 года корпуса фляг этого типа не производились (тем не менее, фурнитура для них в этот период продолжала выпускаться).Фляга переносилась в подвесе из брезентовой тесьмы, закрывавшемся при помощи зажимной пряжки. До 1943 года фляга комплектовалась бакелитовыми стаканчиками, с 1943 года - стальными кружками (тем не менее, небольшая часть фляг выпуска 1943 года была укомплектована алюминиевыми кружками, производства HRE), в 1945 году - алюминиевыми неокрашенными стаканчиками. На подвесы фляг выпуска 1945 года, вместо более сложной в производстве зажимной пряжки, устанавливалась обычная рамочная.С шпонированными флягами использовались только стальные карабины производства HRE.
Ранний и поздний варианты бакелитовых крышек, использовавшихся для комплектации шпонированных фляг. Поздний вариант устанавливался на фляги, предположительно, начиная с конца 1942 / начала 1943 года.
Несмотря на то, что фляга этого типа получила устоявшееся жаргонное название -"африканская" ( а также "кокосовая", "фляга корпуса Роммеля" и т.д.), по фотографиям военных лет можно судить, что подобные фляги использовались преимущественно на Восточном фронте. На фотографиях с мест боевых действий Африканского корпуса они практически не встречаются.Даже у самого генерал-фельдмаршала Роммеля не имелось "африканской" фляги
На тыльную сторону фляг наносилась однотипная маркировка, состоящая из сокращённого наименования производителя - HRE, и даты выпуска фляги - "HRE41", "HRE45", и т.д.D.R.G.M. - ( Deutsches Reichsgebrauchsmuster) - "Германская Имперская полезная модель". Маркировка D.R.G.M. использовалась и в послевоенный период, так как до 1949 года все прежние регистрационные процедуры оставались без изменений. Регистрация была действительна в течение трёх лет, что объясняет наличие маркировки D.R.G.M. на предметах, выпущенных вплоть до 1952 года. С октября 1952 года в ФРГ использовалась новая маркировка - D.B.G.M. ( Deutsches Bundesgebrauchsmuster).
H.R.E.41 - сокращённое наименование производителя ( Heinrich Ritter, Esslingen) и дата выпуска фляги.
D.R.P. angm. - ( Deutsche Reichs Patent angemessen) - "соответствует Германскому Имперскому патенту".
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Чт 03 Янв 2019, 10:46

Буквенные коды производителей фляг:

AEM.A Annweiler Email-u.Metall-Werke, Annweiler
ALU Aluminiumwarenfabrik Ambos, Dresden
AW Aluminiumwerk GmbH, Walldorf
AWF Carl Zitzmann Aluminiumwarenfabrik, Fischbach
AWG Aluminiumwerke Göttingen GmbH, Göttingen (также маркируется как "emk")
BSW Brüder Schneider A.G., Wien
C&CW Colsmann & Co. GmbH, Werdohl
CFL Carl Feldhaus Aluminium-und Metallwerke, Lüdenscheid
D&FL Diemer & Fastenrath, Lüdenscheid
DMN Deutsche Metallwerke AG, Neustadt an der Haardt
EEF Ewald Eigenbrod, Aluminium- und Metallwarenfabrik, Freising bei München
EF Emaillierwerke AG, Fulda
ESB Eduard Sommerfeld, Berlin
ESL Ernst Schneider Metallwarenfabrik, Lüdenscheid
FSS Frenzel & Sachs, Schneeberg-Neustädtel
FWBN F.W. Brockelmann Aluminiumwerk GmbH KG, Neheim/Ruhr (также маркируется как "ccj")
FWMG F.W.Müller, Aluminiumwarenfabrik Gösznitz, Gösznitz
FWW Friedrich Wilke, Westig
G&CL Gerhardi & Cie Aluminiumwaren, Lüdenscheid
GK&F Gebrüder Kugel und Fink, Lüdenscheid
GNL Gebr.Noelle AG, Lüdenscheid
gym Münzerhütte Eisen-und Metallwarenfabrik GmbH, Aussig/Sudetengau
HGF Hans Graf Aluminiumwarenfabrik, Fürth
HJB Hermann Junghanns, Beierfeld
H&KH Heimendahl & Keller, Hilden
HMZ Hessische Metallwarenfabrik, Ziegenhain
HRE Heinrich Ritter, Esslingen am Neckar(также маркируется как "cba")
HWM Honsel-Werke AG, Meschede
HWP Hermann Wuppermann, Pinneberg
HWSD H.W. Schmidt, Döbeln
JFS Johann Feix Sohne, Gablonz
JSD Josef Schmalzeber Erben, Dresden-Reick
KCL Klinker & Co., Lüdenscheid
ksq Emaillier-und Stanzwerk "Titan" GmbH, Posen (Poznan)
L&SL Linnepe & Schiffer Metallwarenfabrik, Lüdenscheid
M.Co.G. Markovsky & Co., Gablonz
MKK Marsteller & Killmann, Kettwig an der Ruhr
MKL Max Kamper AG, Lüdenscheid
MMN Max Müller Metall-und Sattlerwaren Fabrik, Nürnberg
MN Metallindustrie GmbH. Neunkirchen-Saar (MENESA)
M & C Marevitz & Co. Aluminiumwarenfabrik, Hohenstein
OHW Otto Honsel-Werke, Aluminiumwerk, Werdohl
OLHM O.L. Härtel, Markersbach
PSL Paul Schulze & Co., Lübeck
RFI Rudolf Fissler GmbH, Idar-Oberstein ( также маркируется как "kvu ")
SEL Stanz-u. Emaillierwerke, Lübeck
SESt.L Sächsische Emaillier-und Stanzwerke vorm. Gebr. Gnüchtel, AG, Lauter ( также маркируется как "hkp ")
SKN Sörensen & Köster Aluminium-und Metallwerke, Neumünster
SMM Süddeutsche Metallwarenfabrik, Mussbach
SMN Stefan Merkl Metallwarenfabrik, Nürnberg
SRM Schmiedeberg i.Rsgb. Metallwarenfabrik
SSL Sieper & Sohne, Lüdenscheid
StW Stocko Metallwarenfabrik OHG, Wuppertal
VAL Vereinigte Aluminium-Werke AG, Lünen
VDN/VDNS Vereinigte Deutsche Nickelwerke/Nickel-und Stahlwerke, Schwerte
WAL Westfalische Aluminium Industrie, Jünger, Jäger & Co. GmbH, Lüdenscheid
WBL Wilhelm Berg, Lüdenscheid
WSD Walter Simon, Dresden
WWE Wilhelm Wagner GmbH, Esslingen
WWL Wilhelm Wiesenauer, Ludwigsburg
ZPStZ Zieg-,Press-und Stanzwerk GmbH, Zwintschöna bei Halle
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Чт 03 Янв 2019, 10:48

информацию честно украл у хорошего человека Embarassed Embarassed Embarassed
более подробнее :
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Вс 06 Янв 2019, 23:43

на очереди румынчики,есть две колбы одинаковых,одна крышка на них и стаканчик
от другого типа фляжки
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
пока что проблемка запчасти найти,как то не очень котируются румыны....
но будем поискать
avatar
комбат81
большой человек

Сообщения : 3096
Возраст : 37
Откуда : Псков

Вернуться к началу Перейти вниз

Re: немецкая фляга м31 и другие

Сообщение автор комбат81 в Вт 15 Янв 2019, 16:12

м42,зелёненькая,в пищевом сохране
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
[Вы должны быть зарегистрированы и подключены, чтобы видеть это изображение]
